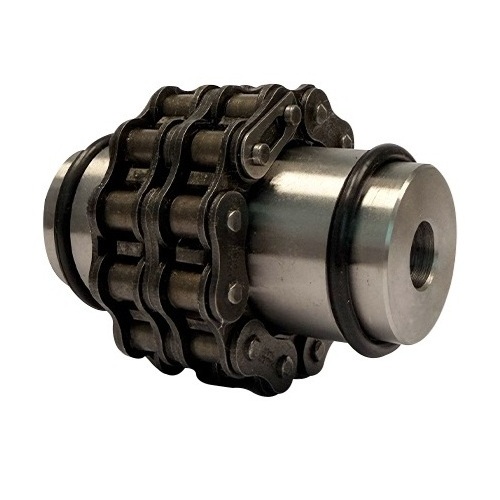

  • TKCR滚子链联轴器

  • TKCR滚子链联轴器

    ・现货秒发：15种标准品在库，10种大尺寸可定制

    ・高性价比：日产品质，国产价格，超高市场竞争力

    ・到货即用：提供链轮追加工服务（轴孔/键槽/固定螺孔）

    ・强力传动：最大传递扭矩18,300Nm（标准品）~717,000Nm（定制品）
    • ￥0.00
      ￥0.00
商品描述
・现货秒发：15种标准品在库，10种大尺寸可定制

・高性价比：日产品质，国产价格，超高市场竞争力

・到货即用：提供链轮追加工服务（轴孔/键槽/固定螺孔）

・强力传动：最大传递扭矩18,300Nm（标准品）~717,000Nm（定制品）

  • 型号表示

    TKCR4012S
    ｜｜｜｜
    产品名ANSI链号链轮齿数包装单位
    椿凯滚子链联轴器  S: Set（套装）

  • 尺寸参数



    TKCR滚子链联轴器长度单位：mm

    型号

    O

    d

    		C

    L

    I

    S

    A

    		B

    TKCR4012S

    62

    33

    		14.4

    79.4

    36.0

    7.4

    77

    		72

    TKCR4014S

    69

    43

    		14.4

    79.4

    36.0

    7.4

    84

    		75

    TKCR4016S

    77

    48

    		14.4

    87.4

    40.0

    7.4

    92

    		75

    TKCR5014S

    86

    53

    		18.1

    99.7

    45.0

    9.7

    101

    		85

    TKCR5016S

    93

    60

    		18.1

    99.7

    45.0

    9.7

    111

    		85

    TKCR5018S

    106

    70

    		18.1

    99.7

    45.0

    9.7

    122

    		85

    TKCR6018S

    127

    85

    		22.8

    123.5

    56.0

    11.5

    142

    		105

    TKCR6020S

    139

    98

    		22.8

    123.5

    56.0

    11.5

    158

    		105

    TKCR6022S

    151

    110

    		22.8

    123.5

    56.0

    11.5

    168

    		117

    TKCR8018S

    169

    110

    		29.3

    141.2

    63.0

    15.2

    190

    		129

    TKCR8020S

    185

    121

    		29.3

    145.2

    65.0

    15.2

    210

    		137

    TKCR8022S

    202

     140

    		29.3

    157.2

    71.0

    15.2

    226

    		137

    TKCR10020S

    233

    160

    		35.8

     178.8

    80.0

    18.8

    281

    		153

    TKCR12018S

    256

    170

    		45.4

    202.7

    90.0

    22.7

    307

    		181

    TKCR12022S

    304

    210

    		45.5

    222.7

    100.0

    22.7

    357

    		181



  • 各型号详细参数

    型号

    最大扭矩(Nm)

    最高转速(rpm)

    转动惯量(kg.cm2)

    润滑脂重量(kg)

    总体重量(kg)

    TKCR4012S

    249

    4800

    5.5

    0.10

    0.8

    TKCR4014S

    329

    4800

    9.7

    0.13

    1.1

    TKCR4016S

    419

    4800

    14.4

    0.17

    1.4

    TKCR5014S

    620

    3600

    28.0

    0.22

    2.2

    TKCR5016S

    791

    3600

    37.0

    0.26

    2.7

    TKCR5018S

    979

    3000

    56.3

    0.36

    3.8

    TKCR6018S

    1810

    2500

    137.3

    0.50

    6.2

    TKCR6020S

    2210

    2500

    210.2

    0.60

    7.8

    TKCR6022S

    2610

    2500

    295.0

    0.70

    10.4

    TKCR8018S

    3920

    2000

    520.0

    0.90

    12.7

    TKCR8020S

    4800

    2000

    812.4

    1.10

    16.0

    TKCR8022S

    5640

    1800

    1110.0

    1.20

    20.2

    TKCR10020S

    8400

    1800

    2440.0

    1.80

    33.0

    TKCR12018S

    12700

    1500

    3940.0

    3.20

    47.0

    TKCR12022S

    18300

    1250

    7810.0

    4.40

    72.0

    （注意）出厂只喷防锈油，不带润滑脂，此处重量是推荐用量

  • 套装构成

    套装链轮*2链条罩壳
    TKCR4012STKCR4012RS40-2-RP+12L-MCJRKC-4012
    TKCR4014STKCR4014RS40-2-RP+14L-MCJRKC-4014
    TKCR4016STKCR4016RS40-2-RP+16L-MCJRKC-4016
    TKCR5014STKCR5014RS50-2-RP+14L-MCJR KC-5014
    TKCR5016STKCR5016RS50-2-RP+16L-MCJR KC-5016
    TKCR5018STKCR5018RS50-2-RP+18L-MCJRKC-5018
    TKCR6018STKCR6018RS60-2-RP+18L-MCJRKC-6018
    TKCR6020STKCR6020RS60-2-RP+20L-MCJR KC-6020
    TKCR6022STKCR6022RS60-2-RP+22L-MCJRKC-6022
    TKCR8018STKCR8018RS80-2-RP+18L-MCJRKC-8018
    TKCR8020STKCR8020RS80-2-RP+20L-MCJR KC-8020
    TKCR8022STKCR8022RS80-2-RP+22L-MCJRKC-8022
    TKCR10020STKCR10020RS100-2-CP+20L-MWJRKC-10020
    TKCR12018STKCR12018RS120-2-CP+18L-MWJR KC-12018
    TKCR12022STKCR12022RS120-2-CP+22L-MWJRKC-12022
    TKCR16018S定制品・最大传递扭矩28,600Nm
    TKCR16022S定制品・最大传递扭矩41,700Nm
    TKCR20018S定制品・最大传递扭矩57,000Nm
    TKCR20022S定制品・最大传递扭矩71,900Nm
    TKCR24022S定制品・最大传递扭矩129,000Nm
    TKCR24026S定制品・最大传递扭矩157,000Nm
    TKCR32022S定制品・最大传递扭矩255,000Nm
    TKCR40020S定制品・最大传递扭矩494,000Nm
    TKCR40024S定制品・最大传递扭矩602,000Nm
    TKCR40028S定制品・最大传递扭矩717,000Nm

  • TKCR孔槽追加工体系

    追加工型号规则：标准品型号-左链轮加工代号-右链轮加工代号

    追加工形式

    不加工部位

    型号示例

    1：轴孔 (使用胀紧套联接）

    键槽，固定螺孔

    TKCR6022S-H35WD0-F40WD0

    2：轴孔+键槽

    固定螺孔

    TKCR6022S-H35JD0-F40FD0

    3：轴孔+固定螺孔

    键槽

    TKCR6022S-H35WD2-F40WD2

    4：轴孔+键槽+固定螺孔

    -

    TKCR6022S-H35JD2-F40FD2



  • 链轮代号详细

    轴孔径公差

    轴孔径

    键槽公差

    固定螺孔的位置

    H

    35

    J

    D1

    F:F7
    G:G7
    H:H7
    J:JS7
    P:P7
    M:M7
    N:N7
    K:K7
    R:R7

    *默认H    		孔径间隔为1mmJ:新JIS Js9
    P:新JIS P9
    E:旧JIS E9
    G:GB1095
    W:无键槽

    *默认G



    *默认D1

    *体系外孔槽（欧美标准）要求，可咨询定制

     椿凯滚子链联轴器使用说明书

     使用注意事项

  • 高速转动下的使用及使用过程中出现剧烈振动的，需在螺栓上涂抹防松动胶后方可和罩壳进行安装固定

  • 为防止出现螺栓松动，罩壳破损和链条断裂等情况，请安装固定保护装置

  • 需要进行装配和点检时，为确保安全需确认装置的负载侧没有负载，装置处于完全停止状态下方可进行相关操作

  • 使用过程中不允许油脂溢出的，请注意

  • 在仔细阅读产品使用说明书之后，方可进行装配和点检



     罩壳的构造和作用

  • 为方便装配和点检，罩壳和轴为直角分体型设计

  • 罩壳和轴的凸起部分嵌合可保证安装的稳定牢固，同时还可以减少偏心量确保定心精度

  • 安装油封，在防止漏油的同时保持链轮轮齿的自由度，使联轴器的灵活性不受损

  • 接合部用垫圈油密封后，使用螺栓固定

  • 使用罩壳，可以有效防止灰尘的进入和润滑剂的飞散，联轴器得到充分润滑，大大延长联轴器的使用寿命

  • 在腐蚀性环境中使用时，罩壳也可以起到很好的保护作用，在防止危险情况发生的同时保持外观的整洁

  • 使用过程中频繁的启动/停止、会伴随较大振动，请注意

     椿凯TKCR滚子链联轴器的特点

  • 强力传动：标准品最大传递扭矩18,300Nm，大尺寸定制品最大传递扭矩717,000Nm



  • 耐久性优异：扭矩分散于强力的滚子链和经过淬火硬化的链轮齿，耐久性优异



  • 可吸收较大的偏移：构成部件之间的间隙可吸收两轴的大幅偏移（最大偏角1°）



  • 安装便捷：通过链条与链轮的缠绕进行联接与传动，安装拆卸时，无需移动设备



  • 保护罩壳：防止润滑剂的飞散和灰尘的进入，延长联轴器的使用寿命 (润滑剂需自行购入)



  • 品种齐全：15种标准品在库，10种大尺寸定制品，各种型号满足您的生产需求



  • 滚子链联轴器由双排滚子链+两个齿顶淬火硬化的链轮+保护罩壳构成

  • 使用双排滚子链专用联接链节进行组装

  • 保护罩壳材质采用铝压铸件或铝铸件，分割体构造，接触面贴有垫圈

  • 附属零件包括4～6颗六角螺栓，专用油封

  • 请单独购入润滑油
