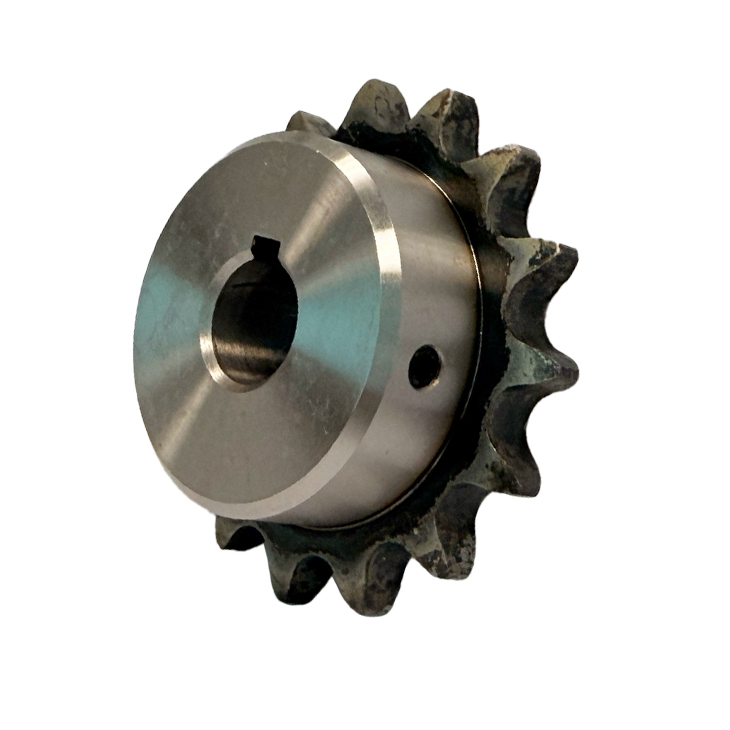

TKRS链轮·B型
・现货秒发：56种标准品在库，更多尺寸可定制
・高性价比：日产品质，国产价格，超高市场竞争力
・到货即用：提供链轮追加工服务（轴孔/键槽/固定螺孔）-
￥0.00￥0.00
-
・高性价比：日产品质，国产价格，超高市场竞争力
・到货即用：提供链轮追加工服务（轴孔/键槽/固定螺孔）
型号表示
TKRS 40 - 1 B 21T Q ｜ ｜ ｜ ｜ ｜ ｜ 产品名 ANSI链号 链条列数 链轮形式 齿数 齿顶淬火硬化 椿凯链轮 B:单轮毂型
尺寸参数
TKRS链轮·B型 长度单位：mm 型号
齿数
工艺孔径d(mm)
孔加工范围d(mm)
节距圆直径DP(mm)
外径DO(mm)
轮毂外径DH(mm)
轮毂长L(mm)
轮毂槽外径DM(mm)
大概质量（kg)
TKRS40-1B10TQ
10
9.5
10-16
41.1
47
32
22
25
0.13
TKRS40-1B11TQ
11
9.5
10-20
45.08
51
37
22
30
0.17
TKRS40-1B12TQ
12
9.5
10-22
49.07
55
40
22
32
0.21
TKRS40-1B13TQ
13
9.5
10-20
53.07
59
37
22
---
0.22
TKRS40-1B14TQ
14
9.5
10-24
57.07
63
42
22
---
0.28
TKRS40-1B15TQ
15
9.5
10-29
61.08
67
46
22
---
0.33
TKRS40-1B16TQ
16
12.7
13-30
65.1
71
50
22
---
0.37
TKRS40-1B17TQ
17
12.7
13-21
69.12
76
54
22
---
0.44
TKRS40-1B18TQ
18
12.7
13-35
73.14
80
57
22
---
0.49
TKRS40-1B19TQ
19
12.7
13-40
77.16
83
62
22
---
0.57
TKRS40-1B20TQ
20
12.7
13-46
81.18
88
67
25
---
0.73
TKRS40-1B22TQ
22
12.7
13-50
89.24
96
75
25
---
0.91
TKRS40-1B25TQ
25
12.7
13-42
101.33
108
63
25
---
0.83
TKRS40-1B28TQ
28
12.7
13-42
113.43
120
63
25
---
0.95
TKRS40-1B30TQ
30
12.7
13-42
121.5
128
63
25
---
1
TKRS50-1B10TQ
10
9.5
10-22
51.37
58
40
25
32
0.24
TKRS50-1B11TQ
11
12.7
13-25
56.35
64
46
25
37
0.3
TKRS50-1B12TQ
12
12.7
13-32
61.34
69
51
25
42
0.37
TKRS50-1B13TQ
13
12.7
13-32
66.33
74
51
25
47
0.42
TKRS50-1B14TQ
14
12.7
13-32
71.34
79
52
25
---
0.49
TKRS50-1B15TQ
15
12.7
13-35
76.35
84
57
25
---
0.58
TKRS50-1B16TQ
16
12.7
13-40
81.37
89
62
25
---
0.68
TKRS50-1B17TQ
17
12.7
13-45
86.39
94
67
25
---
0.78
TKRS50-1B18TQ
18
12.7
13-47
91.42
100
72
28
---
0.99
TKRS50-1B19TQ
19
12.7
13-48
96.45
105
73
28
---
1.1
TKRS50-1B20TQ
20
12.7
13-48
101.48
110
73
28
---
1.1
TKRS50-1B22TQ
22
15.9
17-48
111.55
120
73
28
---
1.2
TKRS50-1B25TQ
25
15.9
17-48
126.66
135
73
28
---
1.4
TKRS50-1B28TQ
28
18
17-48
141.79
150
73
28
---
1.6
TKRS50-1B30TQ
30
18
17-48
151.87
161
73
28
---
1.8
TKRS60-1B10TQ
10
12.7
13-30
61.65
70
49
32
37
0.45
TKRS60-1B11TQ
11
12.7
13-32
67.62
76
51
32
45
0.55
TKRS60-1B12TQ
12
12.7
13-32
73.6
83
51
32
---
0.63
TKRS60-1B13TQ
13
15.9
17-35
79.6
89
57
32
---
0.76
TKRS60-1B14TQ
14
15.9
17-39
85.61
95
62
32
---
0.9
TKRS60-1B15TQ
15
15.9
17-45
91.63
101
68
32
---
1.1
TKRS60-1B16TQ
16
15.9
17-47
97.65
107
73
32
---
1.2
TKRS60-1B17TQ
17
15.9
17-47
103.67
113
73
32
---
1.3
TKRS60-1B18TQ
18
15.9
17-55
109.7
119
83
40
---
1.9
TKRS60-1B19TQ
19
15.9
17-55
115.74
126
83
40
---
2
TKRS60-1B20TQ
20
15.9
17-55
121.78
132
83
40
---
2.1
TKRS60-1B22TQ
22
15.9
17-55
133.86
144
83
40
---
2.3
TKRS60-1B25TQ
25
18
19-55
151.99
162
83
40
---
2.7
TKRS60-1B28TQ
28
18
19-55
170.14
180
83
40
---
3.1
TKRS60-1B30TQ
30
18
19-55
182.25
193
83
40
---
3.4
TKRS80-1B10TQ
10
15.9
17-32
82.2
93
52
40
---
0.88
TKRS80-1B11TQ
11
15.9
17-38
90.16
102
60
40
---
1.1
TKRS80-1B12TQ
12
19
20-46
98.14
110
67
40
---
1.4
TKRS80-1B13TQ
13
19
20-50
106.14
118
77
40
---
1.7
TKRS80-1B14TQ
14
19
20-50
114.15
127
77
40
---
1.9
TKRS80-1B15TQ
15
19
20-63
122.17
135
93
40
---
2.5
TKRS80-1B16TQ
16
19
20-63
130.2
143
93
40
---
2.7
TKRS80-1B17TQ
17
19
20-63
138.23
151
93
40
---
2.8
TKRS80-1B18TQ
18
19
20-63
146.27
159
93
40
---
3
TKRS80-1B19TQ
19
23
24-63
154.32
167
93
40
---
3.2
TKRS80-1B20TQ
20
23
24-63
162.37
176
93
40
---
3.4
TKRS孔槽追加工体系
追加工型号规则：标准品型号-链轮加工代号
追加工形式
不加工部位
型号示例
1：轴孔 (使用胀紧套联接）
键槽，固定螺孔
TKRS60-1B20TQ-H19WD0
2：轴孔+键槽
固定螺孔
TKRS60-1B20TQ-H19GD0
3：轴孔+固定螺孔
键槽
TKRS60-1B20TQ-H19WD1
4：轴孔+键槽+固定螺孔
-
TKRS60-1B20TQ-H19GD1
链轮代号详细
轴孔径公差 轴孔径
键槽公差
固定螺孔的位置
H
19
G
D1
F:F7
G:G7
H:H7
J:JS7
P:P7
M:M7
N:N7
K:K7
R:R7
*默认H孔径间隔为1mm J:新JIS Js9
P:新JIS P9
E:旧JIS E9
G:GB1095
W:无键槽
*默认G
*默认D1
*体系外孔槽（欧美标准）要求，可咨询定制
| 40-1B系列 | 50-1B系列 | 60-1B系列 | 80-1B系列 |
 |  |  |  |
链轮的安装配置
两个链轮的中心点连点成线，以此线为准越接近水平则滚子链的传动就越为理想
垂直或者与此类似的传动时，为了使链轮在链条有略微伸长时也可以被顺利取下，请使用惰轮或者张紧器
有倾斜时，需确保倾斜角度不超过60°
链轮的点检
可以通过查看滚子和轮齿面的接触情况来检查滚子链和链轮的啮合是否正常
啮合正常时其接触面如图A所示
当出现偏移时如B所示时，滚子接触到轮齿的侧面，轮齿侧面被磨削，
则说明链轮安装不正确使滚子链发生了扭转。需进行再次点检和调整
接触位置在轮齿底部（齿根）略微靠上时即可视作正常。如图所示，A的位置有较强的接触印记
但是，如果初期张力作用于链条，且松弛侧也有张力的场合，会轻微接触齿底。
