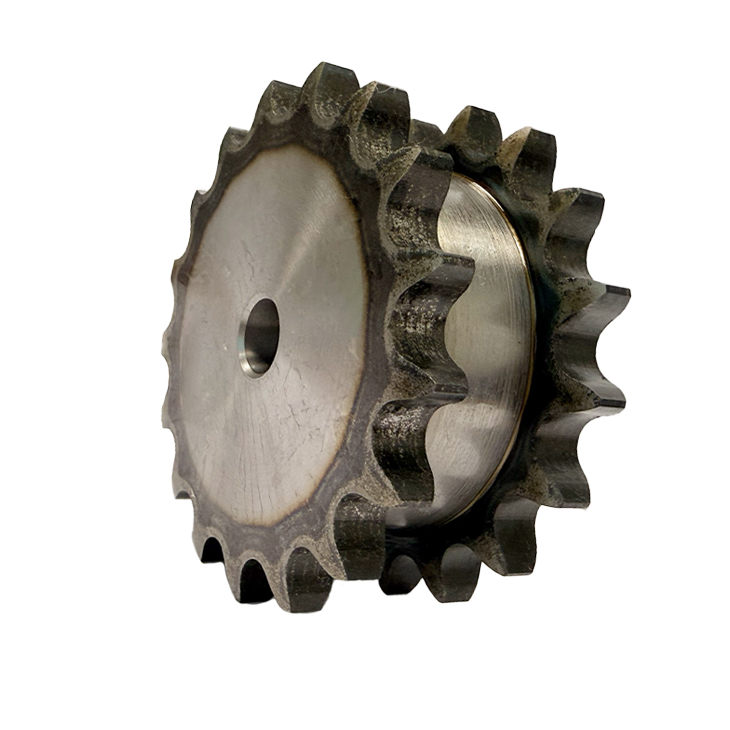

TKRS链轮・SD型
・现货秒发：27种标准品在库，更多尺寸可定制
・高性价比：日产品质，国产价格，超高市场竞争力
・到货即用：提供链轮追加工服务（轴孔/键槽/固定螺孔）-
￥0.00￥0.00
-
・高性价比：日产品质，国产价格，超高市场竞争力
・到货即用：提供链轮追加工服务（轴孔/键槽/固定螺孔）
型号表示
TKRS 40 - SD 21T Q ｜ ｜ ｜ ｜ ｜ 产品名 ANSI链号 链轮形式 齿数 齿顶淬火硬化 椿凯链轮 SD:单列双链型 (同时使用两条单列链条)
尺寸参数
TKRS链轮·SD型 长度单位：mm 型号
齿数
工艺孔径d(mm)
孔加工范围d(mm)
节距圆直径DP(mm)
外径DO(mm)
轮毂外径DH(mm)
轮毂长度L(mm)
大概质量
（kg)TKRS40-SD12TQ
12
9.5
10-19
49.07
55
34
35
0.34
TKRS40-SD13TQ
13
12.7
13-22
53.07
59
38
35
0.4
TKRS40-SD14TQ
14
12.7
13-24
57.07
63
42
35
0.48
TKRS40-SD15TQ
15
12.7
13-27
61.08
67
46
35
0.56
TKRS40-SD16TQ
16
12.7
13-31
65.1
71
50
35
0.66
TKRS40-SD17TQ
17
12.7
13-34
69.12
76
54
35
0.76
TKRS40-SD18TQ
18
12.7
13-38
73.14
80
59
35
0.88
TKRS40-SD19TQ
19
12.7
13-41
77.16
84
63
35
0.99
TKRS40-SD20TQ
20
12.7
13-44
81.18
88
67
35
1.12
TKRS50-SD12TQ
12
12.7
13-25
61.34
69
43
40
0.62
TKRS50-SD13TQ
13
12.7
13-29
66.33
74
48
40
0.75
TKRS50-SD14TQ
14
12.7
13-33
71.34
79
53
40
0.9
TKRS50-SD15TQ
15
12.7
13-37
76.35
84
58
40
1.05
TKRS50-SD16TQ
16
12.7
13-41
81.37
89
63
40
1.22
TKRS50-SD17TQ
17
12.7
13-44
86.39
94
68
40
1.4
TKRS50-SD18TQ
18
12.7
13-48
91.42
100
73
40
1.6
TKRS50-SD19TQ
19
15.9
17-52
96.45
105
79
40
1.8
TKRS50-SD20TQ
20
15.9
17-56
101.48
110
84
40
2.02
TKRS60-SD12TQ
12
12.7
13-31
73.6
83
51
50
1.16
TKRS60-SD13TQ
13
15.9
17-36
79.6
89
57
50
1.37
TKRS60-SD14TQ
14
15.9
17-42
85.61
95
64
50
1.65
TKRS60-SD15TQ
15
15.9
17-46
91.63
101
70
50
1.93
TKRS60-SD16TQ
16
15.9
17-50
97.65
107
76
50
2.24
TKRS60-SD17TQ
17
15.9
17-55
103.67
113
82
50
2.57
TKRS60-SD18TQ
18
15.9
17-59
109.7
119
88
50
2.92
TKRS60-SD19TQ
19
15.9
17-64
115.74
126
94
50
3.29
TKRS60-SD20TQ
20
15.9
17-68
121.78
132
100
50
3.69
TKRS孔槽追加工体系
追加工型号规则：标准品型号-链轮加工代号
追加工形式
不加工部位
型号示例
1：轴孔 (使用胀紧套联接）
键槽，固定螺孔
TKRS60-SD20TQ-H19WD0
2：轴孔+键槽
固定螺孔
TKRS60-SD20TQ-H19GD0
3：轴孔+固定螺孔
键槽
TKRS60-SD20TQ-H19WD1
4：轴孔+键槽+固定螺孔
-
TKRS60-SD20TQ-H19GD1
链轮代号详细
轴孔径公差 轴孔径
键槽公差
固定螺孔的位置
H
19
G
D1
F:F7
G:G7
H:H7
J:JS7
P:P7
M:M7
N:N7
K:K7
R:R7
*默认H孔径间隔为1mm J:新JIS Js9
P:新JIS P9
E:旧JIS E9
G:GB1095
W:无键槽
*默认G
*默认D1
*体系外孔槽（欧美标准）要求，可咨询定制
| 40-SD系列 | 50-SD系列 | 60-SD系列 |
 |  |  |
链轮的安装配置
两个链轮的中心点连点成线，以此线为准越接近水平则滚子链的传动就越为理想
垂直或者与此类似的传动时，为了使链轮在链条有略微伸长时也可以被顺利取下，请使用惰轮或者张紧器
有倾斜时，需确保倾斜角度不超过60°
链轮的点检
可以通过查看滚子和轮齿面的接触情况来检查滚子链和链轮的啮合是否正常
啮合正常时其接触面如图A所示
当出现偏移时如B所示时，滚子接触到轮齿的侧面，轮齿侧面被磨削，
则说明链轮安装不正确使滚子链发生了扭转。需进行再次点检和调整
接触位置在轮齿底部（齿根）略微靠上时即可视作正常。如图所示，A的位置有较强的接触印记
但是，如果初期张力作用于链条，且松弛侧也有张力的场合，会轻微接触齿底。
链轮通常与传动链搭配用于高效，长距离，多轴的动力传输或物品输送
通过两个链轮不同齿数的搭配，能够得到较大的减速比（一般可达1:7)
